A l’occasion du Salon Moto Légende, nous avons publié récemment quelques photos du très technologique moteur de la Honda NR 750. Cette moto fabriquée en 1992 était la version de route du prototype de compétition qui a essayé de s’opposer aux deux-temps en 1979 avec des solutions technologiques très novatrice. Voici l’histoire de cette dernière, la Honda NR 500.


Novembre 1977: Honda annonce son retour dans la catégorie reine des 500cc GP, après douze ans d’interruption!

Quelques jours après, Koichi Yanase est nommé à la tête du Motorcycle Racing Department.
Il est chargé de diriger le projet avec trois objectifs:
[1] Créer une technologie innovante pour la compétition..
[2] Découvrir de jeunes ingénieurs talentueux qui aideraient au développement de Honda.
[3] Remporter le titre mondial d’ici trois ans.

En janvier 1978, Yanase recrute Takeo Fukui (alors ingénieur en chef de la recherche au Wako R&D Center).
Ce dernier commence l’étude du moteur avec Shoichiro Irimajiri tandis que Yanase se concentre sur l’embauche d’environ 70 personnes pour mener le projet à bien (on atteindra une centaine de personnes par la suite).

Shoichiro Irimajiri est un ingénieur aéronautique qui a intégré Honda en 1963. Pour rappel, il a déjà un long passé en compétition, avec les titre mondiaux 1965 en 50cc, 2 cylindres, 8 soupapes de Ralph Bryans, en 125cc, 5 cylindres, 20 soupapes de Luigi Taveri, et en 250cc, 6 cylindres, 24 soupapes de Mike Hailwood), 1966 et 1967 toujours avec Mike Hailwood en 250cc.
Excusez du peu !

[Oldies] Honda NR 500 1979 Irimaj10

Un nouveau département est créé et intitulé « NR », pour New Racing, au centre de recherche de Asaka.
Shoichiro Irimajiri manage, entre autre, trois ingénieurs beaucoup trop jeunes pour avoir connu les expériences passées de Honda en compétition, ni d’ailleurs la moindre compétition. Parmi ceux-ci, Toshimitsu Yoshimura, qui travaille pour l’entreprise nippone depuis seulement six ans, s’exprime aujourd’hui : « Nous n’étions pas excités par la compétition, mais par la volonté de créer quelque chose qui représenterait la meilleure technologie. Nous voulions créer un moteur qui surprendrait le monde entier. Nous pensions qu’en créant le moteur le plus sophistiqué, nous serions victorieux. »

A l’époque, les 4-temps victorieux de MV Agusta ont rendu la main depuis deux ans et les podiums sont trustés par les 2-temps Suzuki et Yamaha développant environ 120 chevaux. Bien que cela ne soit pas un facteur suffisant pour vaincre, l’objectif premier de Honda est donc de dépasser cette puissance.

Toshimitsu Yoshimura est un fervent défenseur du 4-temps : « Quand j’y réfléchis, nos idées étaient un peu folles, que ce soit pour le moteur ou pour le reste. Nous voulions créer la différence qui nous apporterait un avantage définitif et nous sommes passés au 4-temps. Au moins, nous avons fait quelque chose qui était en-dehors des pensées conventionnelles. »

On peut également constater qu’il s’agit là d’un retour aux sources et à une culture d’entreprise propre à satisfaire Soichiro Honda qui n’a jamais caché son mépris des moteurs 2-temps, allant même jusqu’à les qualifier de « troncs de bambous »

Une fois la décision prise d’utiliser un 4-temps, l’équipe se met au travail à partir de quelques constations simples : Le nombre de cylindres est maintenant limité à quatre et, pour obtenir d’un 4-temps au moins autant de puissance qu’un 2-temps, il faut qu’il tourne deux fois plus vite que ce dernier ! L’idée extraordinaire jaillit donc de créer des pistons appelés « ovales » ou oblongs. Cela permettait de contourner en partie le problème de la limitation du nombre de cylindres tout en offrant théoriquement un meilleur rapport surface du piston/frottements des segments que deux cylindres séparés. Selon les calculs, le moteur doit prendre 23 000 tours/minute et développer 130 chevaux.

[Oldies] Honda NR 500 1979 Piston11
Pistons à 2 segments

Toshimitsu Yoshimura : « Comme nous étions jeunes, nous n’avions pas d’idées préconçues et nous n’avions peur de rien. Nous étions certains que les pistons ovales seraient la clef du succès contre les 2-temps. »

Il subsiste bien quelques doutes quand à l’efficacité de l’admission, l’usinage des pistons et des segments, ou le refroidissement d’un tel moteur, aussi décide-t-on d’expérimenter cette nouvelle forme de piston sur un monocylindre. Dans un premier temps, celui-ci est seulement équipé de deux soupapes.Comme cela semble fonctionner, on l’équipe progressivement de 4 puis de 8 soupapes tout en constatant déjà certains problèmes importants : En fait, le moteur explose si l’on dépasse les 10 000 tr/min !

Les soupapes ne sont pas en cause et les pistons non plus. Il y a principalement un problème de déformation des deux bielles qui équipent le piston et qui laissent échapper l’axe du piston.
Grâce à l’aide ponctuelle apportée par le département Honda Engineering, on en redessine d’autres et on augmente la précision d’usinage.

Les segments sont également un gros souci. Leur usinage est à la fois extrêmement compliqué et approximatif. On va même jusqu’à tester des segments en deux parties « clipsables » pour n’en faire qu’un.
Après bien des idées et des essais (pistons à 1, 2, 3 ou 4 segments), et en l’absence de machines à commandes numériques, on usine donc « à la main », et sans relâche, des centaines de segments pour n’en sélectionner que les meilleurs.
Le travail des usineurs est un vrai casse-tête puisqu’ils doivent prendre en compte empiriquement la déformation des fragiles pièces lors de l’usinage pour que leur pression soit constante sur toute leur circonférence une fois insérés dans le cylindre.
En fait, après coup, on peut affirmer qu’il s’agissait du principal problème de faisabilité du moteur.
D’ailleurs, leur usinage imparfait posera toujours des soucis en course : Les motos fumeront beaucoup et auront toujours des problèmes de démarrage !

Une fois cet écueil franchi et validé sur le monocylindre, on passe à l’étape suivante.
Le projet a maintenant débuté depuis six mois et la petite équipe déménage en plein hiver à Nasu Heights et entame l’étude du passage au quatre cylindres dans un petit hôtel sans chauffage.
Emmitouflés dans des couvertures, les ingénieurs décident finalement de dessiner un moteur avec un V de 100° baptisé « 0X ».

[Oldies] Honda NR 500 1979 Honda211



Quelques mois plus tard, soit en avril 1979, le moteur débute ses essais au banc.



La boîte de vitesse se coince encore, les soupapes se brisent souvent, et surtout, le moteur ne développe encore que 110 chevaux, mais la saison est commencée et la direction commence à s’impatienter…
On décide alors d’engager les motos en course, quitte à poursuivre leur développement en conditions réelles.
Consciente des problèmes encore non réglés, l’équipe de Yoshimura et de Irimajiri ne s’attend pas à faire des miracles et limite la version course à 100 chevaux à 16 000 tr/min.

[Oldies] Honda NR 500 1979 Pho_0110

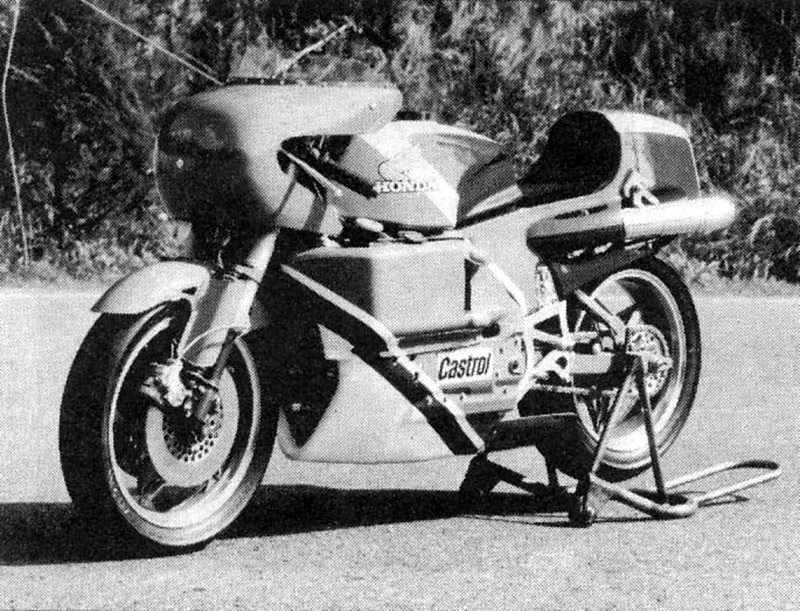

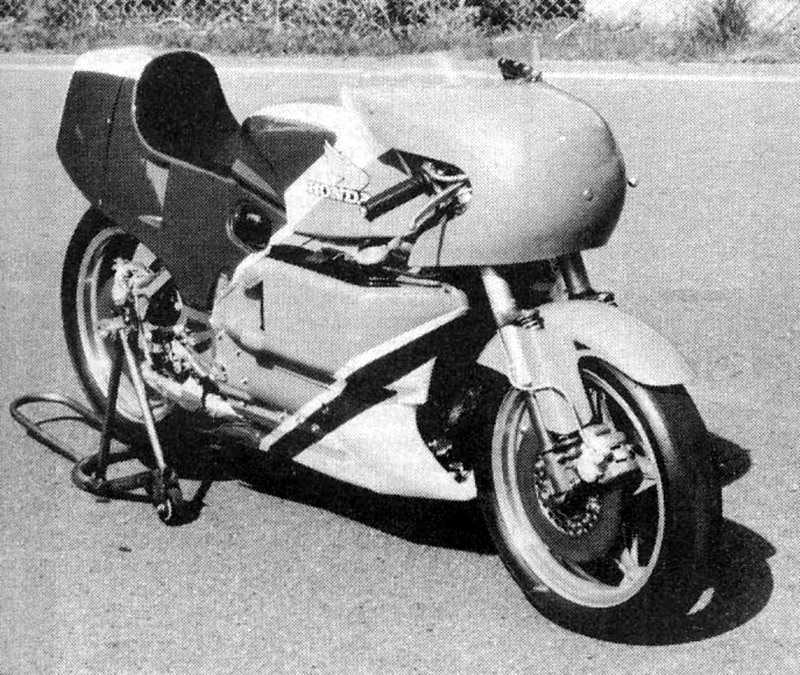

Parallèlement, Tadashi Kamiya a fait construire un châssis tout aussi extra ordinaire : avec son carénage semi-monocoque en aluminium, ses 3 radiateurs dont 2 latéraux, ses disques fendus, ses jantes embouties, son saute-vent façon F1 et sa fourche inversée avec séparation des ressorts et des amortisseurs, la partie-cycle est exceptionnellement novatrice!



[Oldies] Honda NR 500 1979 Nr500110[Oldies] Honda NR 500 1979 Nr500210



Cette coque est surnommée « coque de crevette » par les Japonais eux-mêmes et est constituée d’une feuille d’aluminium de 1mm pesant 5 kilos au total.
Le moteur s’encastre dedans par l’arrière et est fixé par 18 boulons de 6mm de chaque côté.





Bien que ce ne soit pas encore validé définitivement, les roues sont seulement de 16 pouces, permettant un gain de poids de 4 kilos et un abaissement de 5 cm par rapport aux habituelles roues de 18 pouces.

On finit d’assembler tant bien que mal deux machines et, le 13 juin, elles participent à des essais durant trois jours sur le circuit de Suzuka où, malgré les problèmes , les pilotes Takazumi Katayama et Mick Grant, ainsi que les journalistes, sont dithyrambiques, le Japonais allant même jusqu’à annoncer un peu prématurément:  » Je serai champion du Monde en 1980 ! «



[Oldies] Honda NR 500 1979 Hdgp410

[Oldies] Honda NR 500 1979 Hdgp510

Pourtant, les essais sont assez peu satisfaisants : peu de tours effectués, temps très lents, moteur qui chauffe, suspensions déficientes, hésitations pour la marque et la taille des pneus (Dunlop ou Michelin, 18 ou 16 pouces).
On annonce un temps de 4 secondes supérieur à celui d’une Suzuki 500 RG pilotée par un pilote Honda. L’avenir montera que ce dernier ne devait pas vraiment donner le maximum par peur de déplaire à ses employeurs…

On expédie aussitôt après les motos pour l’Europe où elles sont acheminées jusqu’à Silverstone pour le 11ème Grand Prix de la saison, le 12 août 1979.



[Oldies] Honda NR 500 1979 Honda210



En fait, l’idée de Honda esr de montrer au monde qu’ils sont présents dès cette année, tout en tentant de réellement mettre au point les motos en cours de saison.



[Oldies] Honda NR 500 1979 1979_s10



Malheureusement, équipées en roues de 16 pouces, les Honda se qualifient difficilement en dernière ligne et leur prestation en course est très décevante : Mick Grant chute au premier virage à cause d’une fuite d’huile sur le pneu arrière et sa moto prend feu sous les yeux de Soichiro Honda !





Takazumi Katayama ne fait guère mieux et abandonne après quatre tours sur problèmes d’allumage…



[Oldies] Honda NR 500 1979 1979_s11



C’est le choc pour Honda, qui ne pensait pas subir une telle domination des motos concurrentes ! Soichiro Honda et ses gardes du corps japonais n’apprécient guère…





Que va faire le géant de Tokyo face à cet affront humiliant ?

La suite demain…

Sources: Honda, Honda Motorcycle Racing Legend, Honda NR Oval Piston, etc.
